Como configurar ERPS Datacom

Visão Geral

O protocolo Ethernet Ring Protection Switching (ERPS) é descrito pela norma ITU-T G.8032/Y.1344. É um mecanismo para prover proteção contra loop e recuperação de tráfego em redes que utilizam topologia em anel. O tempo de convergência do tráfego é de aproximadamente 50ms, podendo variar devido a quantidade de equipamentos na topologia e quantidade de tráfego de throughput

Cenário de referência

Neste documento serão exibidas duas topologias para uso do ERPS.

A configuração do ERPS nos equipamentos DATACOM é semelhante a configuração de outro protocolo chamado EAPS. A principal diferença de ambos é que o ERPS pode proteger topologias como o cenário 2, já o EAPS é exclusivo para topologias em anel. Os parâmetros necessários para configuração são a VLAN de controle, exclusiva para troca de mensagens do protocolo, o vlangroup com as VLANs protegidas pela instância em questão e a descrição das interfaces que compõe a topologia que podem ser definidas como node ou rpl (Ring Protection Link). A interface definida como rpl irá bloquear o tráfego e as interfaces definidas como node irão encaminhar tráfego. Neste tipo de cenário é possível utilizar port-channels (link aggregation) para ampliar a capacidade de throughput do anel e prover mais banda para o cliente final. A seguir os dois cenários serão descritos e configurados conforme as topologias de referência exibidas acima.

	CENÁRIO 01 Este cenário (Figura 01) é uma topologia em anel onde o protocolo será configurado para proteção. O equipamento DM4004-01 fará o bloqueio do tráfego na interface ethernet 2/25 para o ERPS 0. Abaixo a configuração para o cenário.

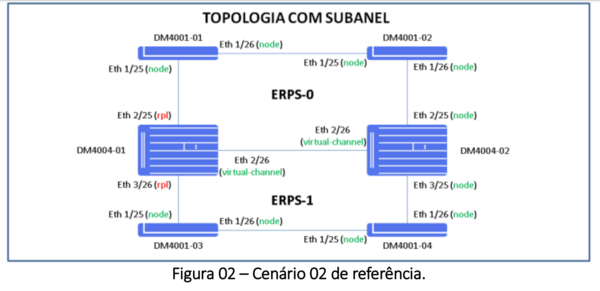

	CENÁRIO 02 Este cenário (Figura 02) é uma topologia em anel, porém o diferencial é o subanel composto pelos equipamentos DM4001-03 e DM4001-04 onde o protocolo também será configurado para proteção. Neste caso, o equipamento DM4004-01 fará o bloqueio do tráfego na interface ethernet 2/25 para o ERPS 0 e na interface ethernet 3/26 para o ERPS 1. Será utilizado o recurso chamado virtual-channel no link de interconexão entre os anéis, que nada mais é do que a utilização de uma VLAN ao invés de uma interface na configuração do protocolo. Do ponto de vista do ERPS-1, o virtual-channel é o ERPS-0, logo a VLAN de controle e a VLAN específica do virtual-channel devem estar configuradas e protegidas em todo ERPS-0. Abaixo a configuração para o cenário.
	CENÁRIO 03 Este cenário (Figura 03) é uma topologia em anel com subanel, porém o diferencial é link compartilhado entre o anel principal e o subanel. Ele possui um equipamento intermediário entre os equipamentos que compartilham as conexões com ambos os anéis. A configuração desse equipamento é feita através de virtualchannel. Do ponto de vista do ERPS-1, o virtual-channel é o ERPS-0, logo a VLAN de controle e a VLAN específica do virtual-channel devem estar configuradas e protegidas em todo ERPS-0. Este caso segue semelhante ao cenário 2 onde o equipamento DM4001-01 fará o bloqueio do tráfego na interface ethernet 1/27 para o ERPS 0 e na interface ethernet 1/26 para o ERPS 1.

Configurações

Cenario 1

Cenario 2

DM4001-1	interface vlan 4092 name VIRTUAL-CHANNEL set-member tagged ethernet range 2/25 2/26 set-member tagged ethernet 3/26 ! interface vlan 4093 name ERPS-0 set-member tagged ethernet range 2/25 2/26  ! interface vlan 4094 name ERPS-1 set-member tagged ethernet 2/26 set-member tagged ethernet 3/26  ! vlan-group 1 vlan-group 1 vlan range 1 4091  ! erps 0 erps 0 accept id 1 erps 0 control-vlan id 4093 erps 0 name ERPS-0 erps 0 port0 rpl ethernet 2/25 erps 0 port1 node ethernet 2/26 erps 0 protected-vlans vlan-group 1  ! erps 1 erps 1 control-vlan id 4094 erps 1 name ERPS-1 erps 1 port0 rpl ethernet 3/26 erps 1 port1 virtual-channel control-vlan 4092 id 1 erps 1 protected-vlans vlan-group 1  !	DB4001-2	interface vlan 4092 name VIRTUAL-CHANNEL set-member tagged ethernet range 2/25 2/26 set-member tagged ethernet 3/25 ! interface vlan 4093 name ERPS-0 set-member tagged ethernet range 2/25 2/26  ! interface vlan 4094 name ERPS-1 set-member tagged ethernet 2/26 set-member tagged ethernet 3/26  ! vlan-group 1 vlan-group 1 vlan range 1 4091  ! erps 0 erps 0 accept id 1 erps 0 control-vlan id 4093 erps 0 name ERPS-0 erps 0 port0 node ethernet 2/25 erps 0 port1 node ethernet 2/26 erps 0 protected-vlans vlan-group 1  ! erps 1 erps 1 control-vlan id 4094 erps 1 name ERPS-1 erps 1 port0 node ethernet 2/26 erps 1 port1 virtual-channel control-vlan 4092 id 1 erps 1 protected-vlans vlan-group 1  !
DM4001-1	interface vlan 4092 name VIRTUAL-CHANNEL set-member tagged ethernet range 1/25 1/26 ! interface vlan 4093 name ERPS-0 set-member tagged ethernet range 1/25 1/26  ! interface vlan 4094 name ERPS-1 set-member tagged ethernet range 1/25 1/26  ! vlan-group 1 vlan-group 1 vlan range 1 4092 vlan-group 1 vlan 4094  ! erps 0 erps 0 control-vlan id 4093 erps 0 name ERPS-0 erps 0 port0 node ethernet 1/25 erps 0 port1 node ethernet 1/26 erps 0 protected-vlans vlan-group 1  !	DM4001-2	interface vlan 4092 name VIRTUAL-CHANNEL set-member tagged ethernet range 1/25 1/26 ! interface vlan 4093 name ERPS-0 set-member tagged ethernet range 1/25 1/26  ! interface vlan 4094 name ERPS-1 set-member tagged ethernet range 1/25 1/26  ! vlan-group 1 vlan-group 1 vlan range 1 4092 vlan-group 1 vlan 4094  ! erps 0 erps 0 control-vlan id 4093 erps 0 name ERPS-0 erps 0 port0 node ethernet 1/25 erps 0 port1 node ethernet 1/26 erps 0 protected-vlans vlan-group 1  !
DM4001-3	interface vlan 4094 name ERPS-1 set-member tagged ethernet range 1/25 1/26 ! vlan-group 1 vlan-group 1 vlan range 1 4093  ! erps 0 erps 0 control-vlan id 4094 erps 0 name ERPS-1 erps 0 port0 node ethernet 1/25 erps 0 port1 node ethernet 1/26 erps 0 protected-vlans vlan-group 1  !	DM4001-4	interface vlan 4094 name ERPS-1 set-member tagged ethernet range 1/25 1/26 ! vlan-group 1 vlan-group 1 vlan range 1 4093  ! erps 0 erps 0 control-vlan id 4094 erps 0 name ERPS-1 erps 0 port0 node ethernet 1/25 erps 0 port1 node ethernet 1/26 erps 0 protected-vlans vlan-group 1  !
